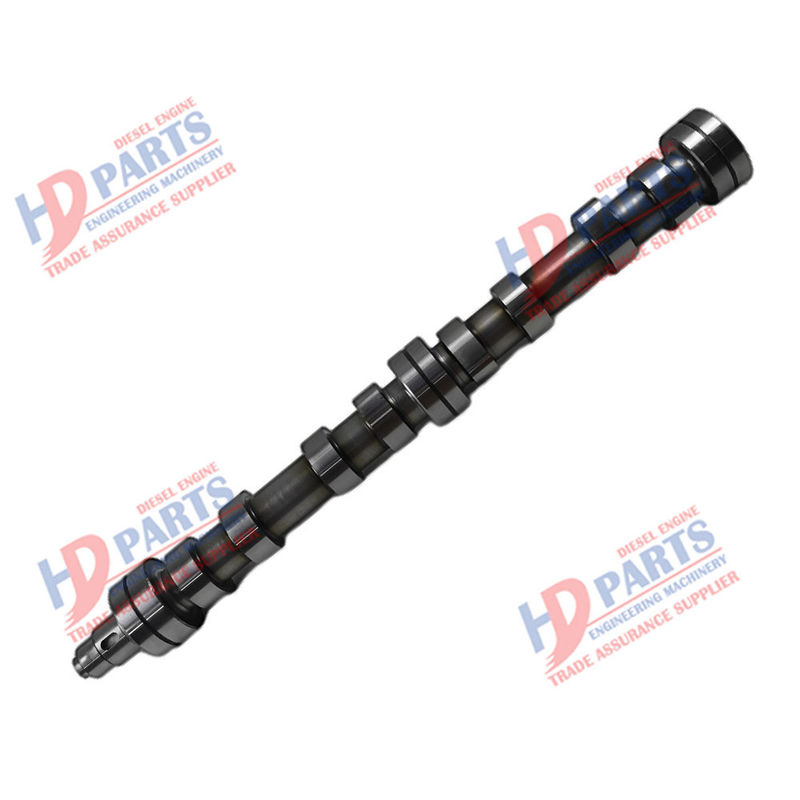

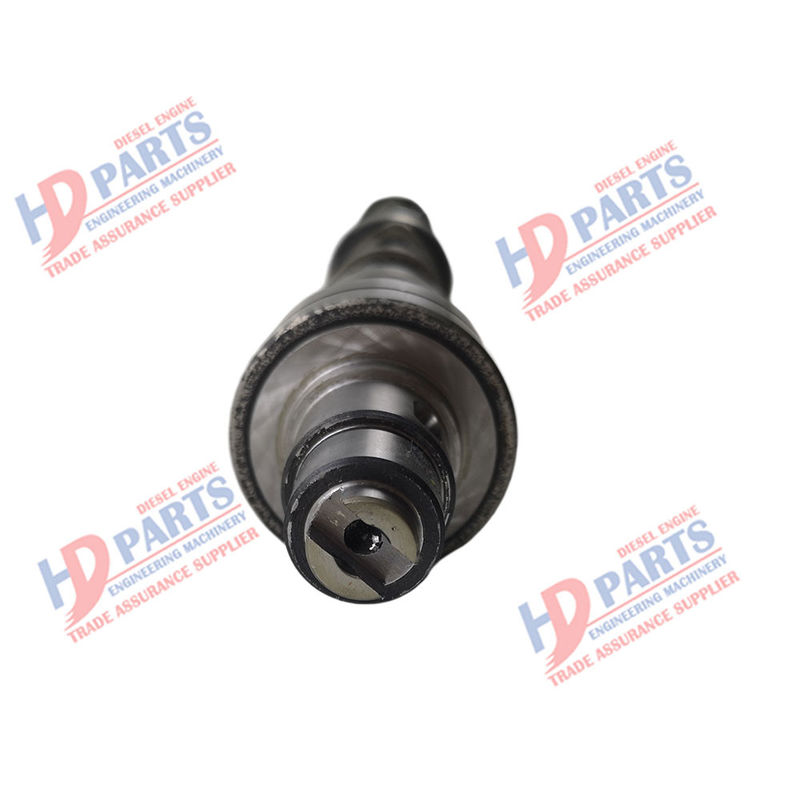

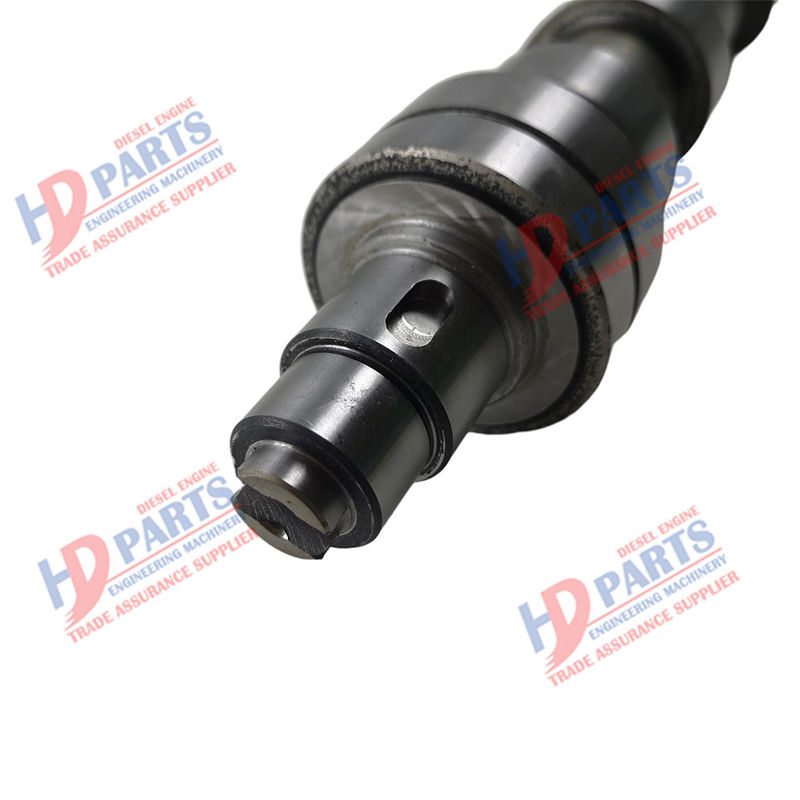

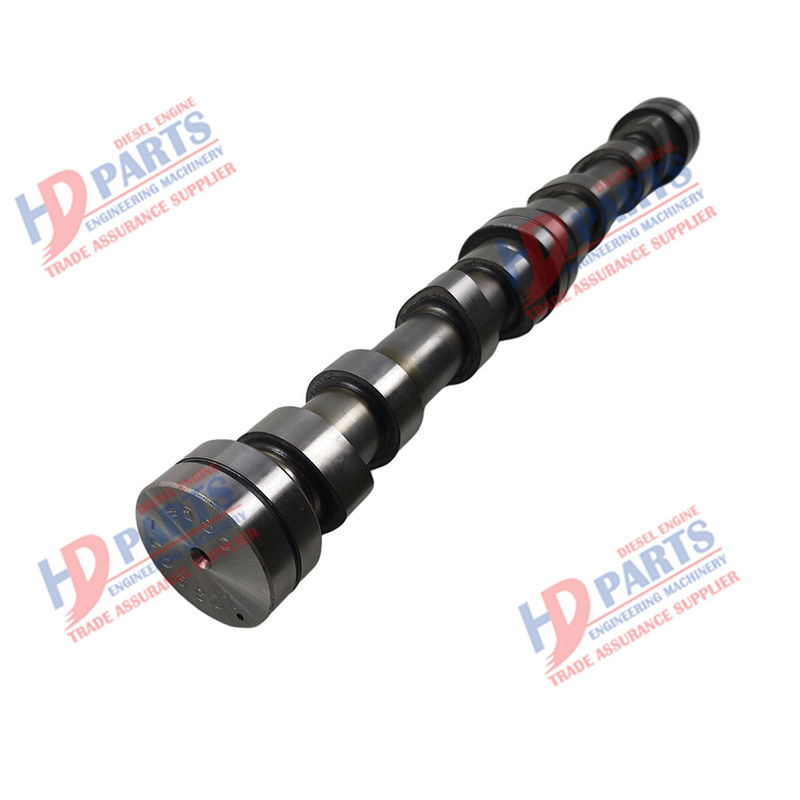

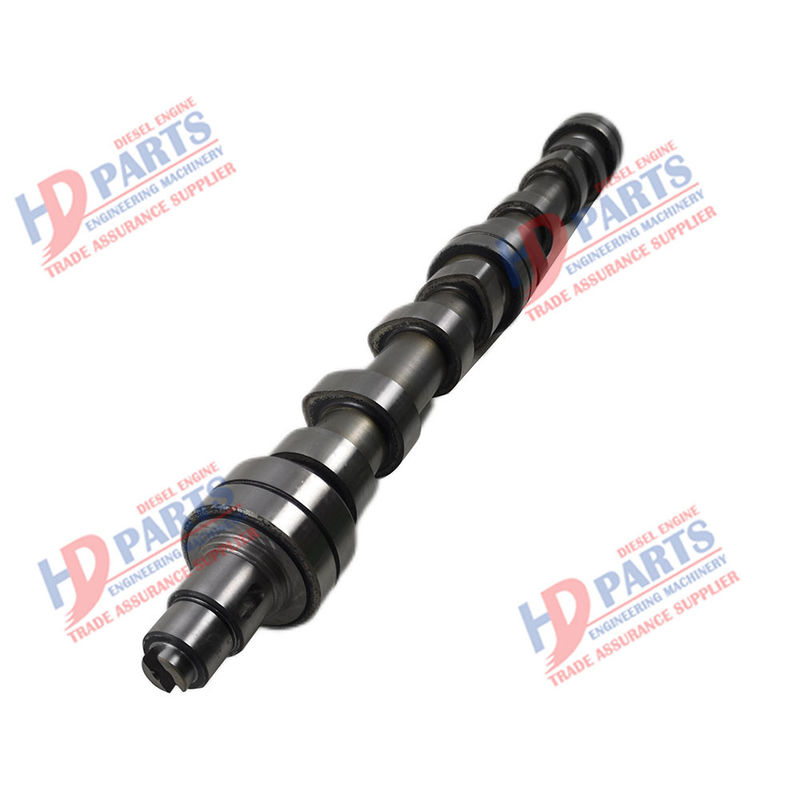

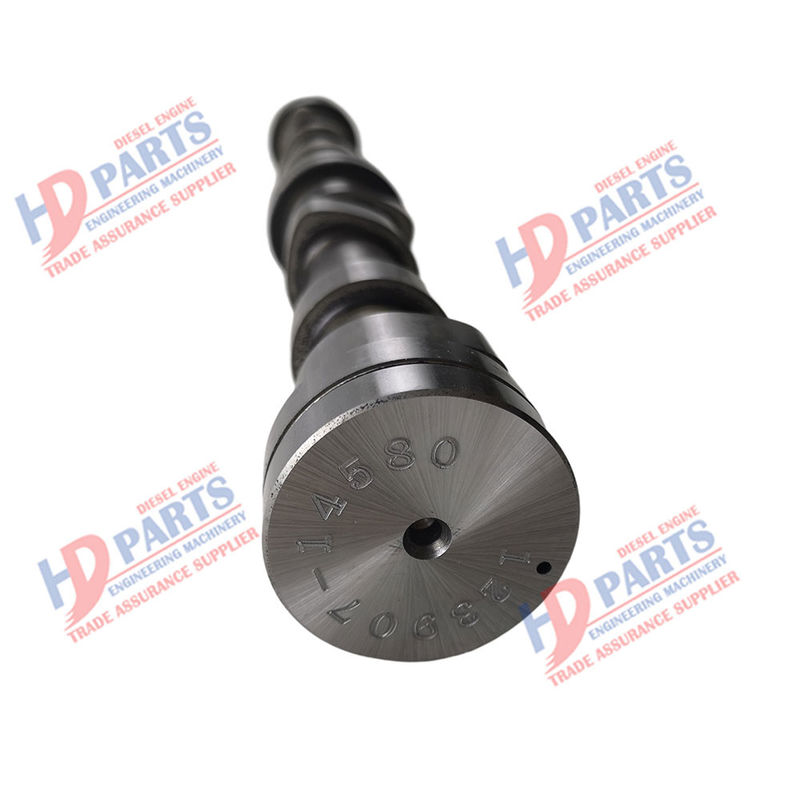

4TNV106 4TNE106 4D106 Suku Cadang Mesin Diesel YANMAR 123907-14580

Untuk memutar poros eksentrik, langkah-langkah harus diambil terutama dalam penjepit untuk menyelaraskan sumbu bagian eksentrik yang akan diproses agar bertepatan dengan sumbu spindle mesin bubut [1].

1. Secara umum, four jaw chuck digunakan untuk menggenggam workpiece eksentrik dengan jumlah kecil dan presisi rendah.pertama-tama menggambar garis pada benda kerja. Ini adalah untuk menggambar lingkaran eksentrik dan memastikan garis silang horizontal dan vertikal.

2Ketika mengolah benda kerja eksentrik dengan eksentrisitas kecil (e ≤ 5-6mm) dan panjang pendek tetapi sejumlah besar benda kerja eksentrik, tiga rahang self-centering chuck dapat digunakan untuk pengolahan.Saat berbelok, lingkaran luar dan panjangnya harus diputar terlebih dahulu. Kemudian diikat pada tiga rahang, dan gasket ditempatkan pada satu rahang untuk membuat benda kerja eksentrik untuk memutar.Ketebalan pad dapat dihitung dengan rumus berikut. X = 1,5e × (1-e/2d) (x = ketebalan gasket; e = eksentrisitas benda kerja; d = diameter dari bagian yang dikencangkan dari tiga cakar)karena penyimpangan antara posisi kontak cakar panjang dan benda kerja, konstanta koreksi harus ditambahkan ke deformasi setelah mengikat gasket tanah.△ e = kesalahan eksentrisitas yang diukur setelah pengujian)

3. memutar workpiece eksentrik pada Chuck ganda Metode ini adalah untuk menggenggam tiga rahang self-centering Chuck pada empat rahang tunggal bertindak Chuck untuk keselarasan,dan kemudian bergerak jarak eksentrik untuk penjepit. Di masa depan, Anda dapat memutar workpiece eksentrik dengan menggenggam workpiece pada tiga rahang self-centering Chuck.Ketika memindahkan posisi tiga rahang chuck, pertama-tama penjepit poros optik di tiga rahang self-centering chuck, menggunakan indikator dial untuk menentukan eksentrisitas,dan akhirnya menentukan posisi tiga rahang Chuck di empat rahang Chuck.

4Ketika memutar benda kerja eksentrik antara dua jari, benda kerja eksentrik dengan panjang panjang dapat diikat antara dua jari untuk memutar,dan workpiece dapat didorong untuk berputar oleh penjepit jantung ayam. pusat kedua ujung benda kerja eksentrik diproses antara dua jari, dan lubang pusat eksentrik umumnya diproses pada mesin bor,karena sulit untuk memastikan pusat dari kedua ujung pada mesin, dan arah lubang pusat eksentrik konsisten dan sejajar.

5. eksentrik Chuck eksentrik Chuck eksentrik penyesuaian jarak nyaman, serbaguna, presisi tinggi adalah alat eksentrik yang lebih ideal.

6Dalam perlengkapan khusus, benda kerja eksentrik dapat diputar pada perlengkapan khusus ketika panjang pemesinan pendek, presisi tinggi dan jumlah benda kerja eksentrik sangat besar.

7Dalam pengolahan benda kerja eksentrik dengan eksentrisitas yang besar dan persyaratan presisi yang rendah, metode penjepit lain diringkas, yaitu tiga lubang rahang ditambah penjepit gasket.Itu adalah, ketika tiga rahang pusat diri rahang atas, pertama memasang rahang pertama, kemudian perlahan-lahan menggerakkan collet, sehingga sekrup ujung collet berputar sekitar satu atau dua putaran,dan kemudian memasang rahang kedua dan ketiga, sehingga tiga rahang dari collet secara alami membentuk eksentrisitas. Karena eksentrisitas tidak dapat disesuaikan, shims harus ditambahkan untuk mengaturnya. Keuntungan dari metode ini sederhana,nyaman dan cepat, tetapi kekurangannya adalah bahwa akurasi penentuan posisi tidak tinggi.
