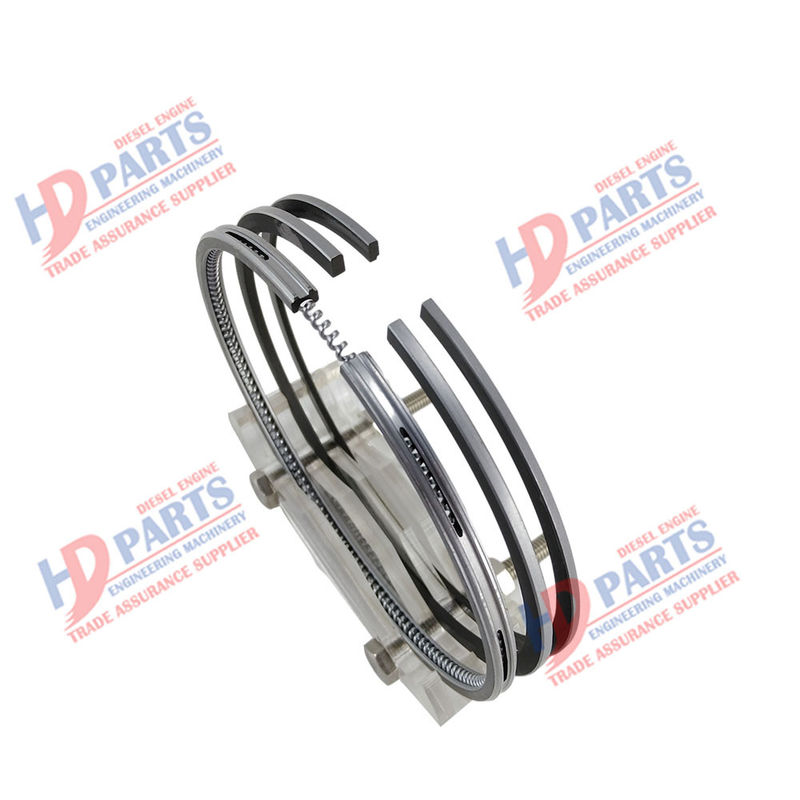

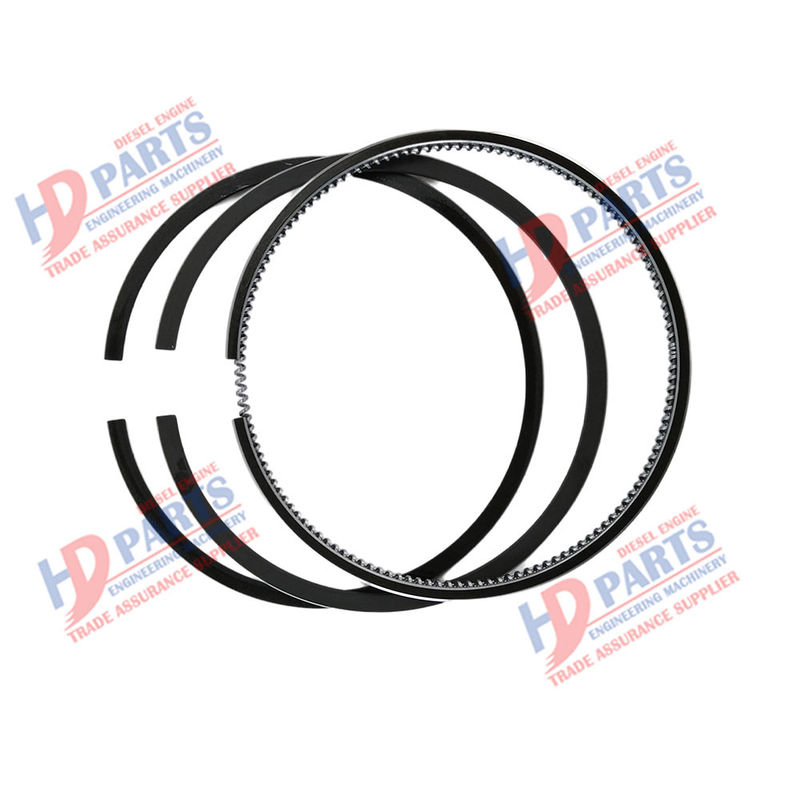

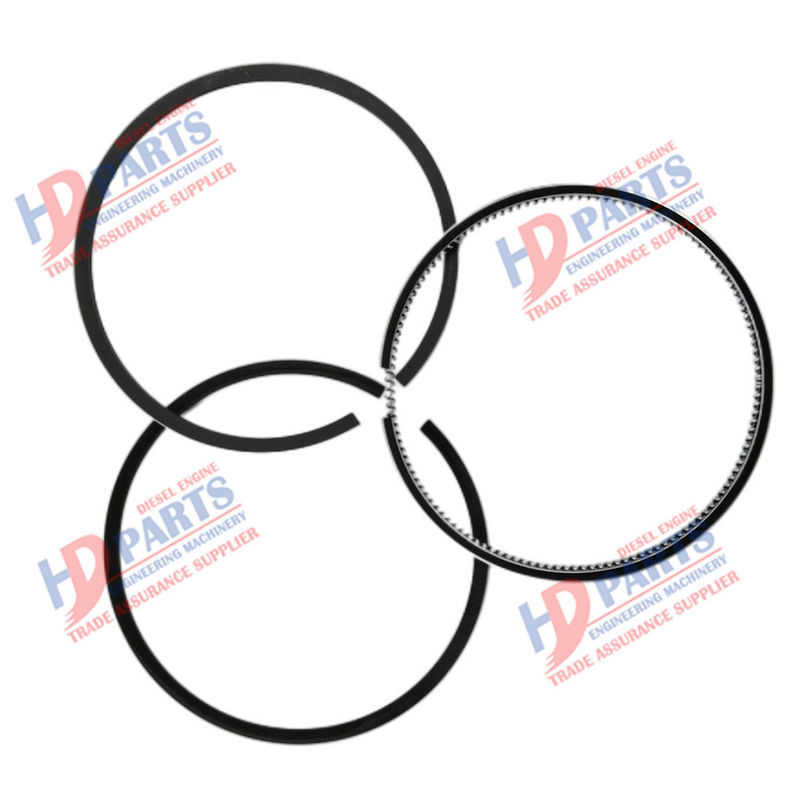

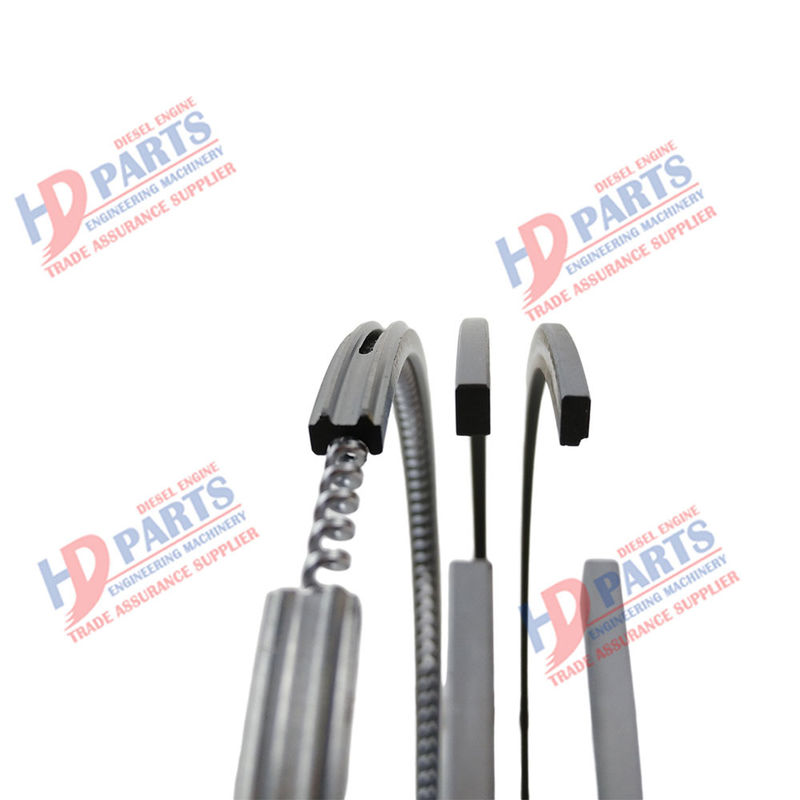

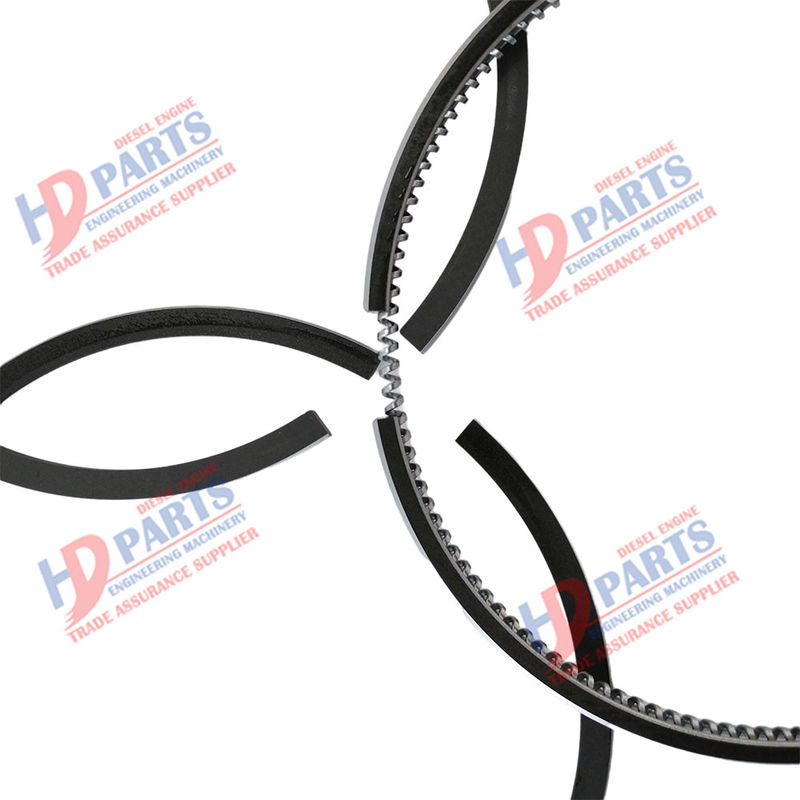

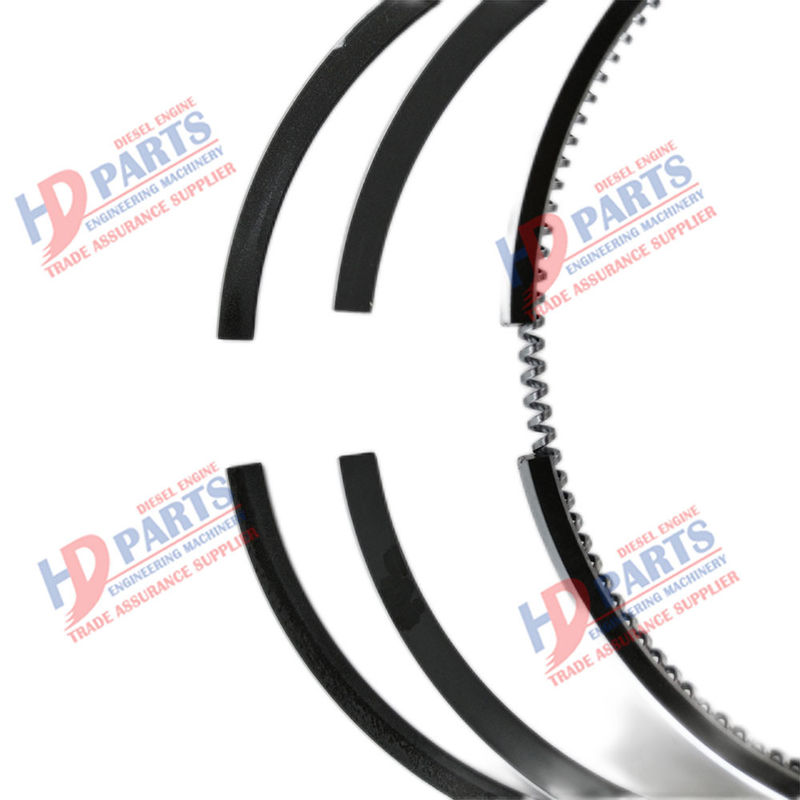

Ring Piston W04D 13011-3950 Cocok Untuk suku cadang mesin Diesel HINO

Saat memasang ring piston, perhatikan:

1) Ring piston harus dipasang ke dalam liner silinder, dan harus ada jarak bukaan tertentu pada antarmuka.

2) Ring piston harus dipasang pada piston, dan harus ada celah samping tertentu pada alur ring sepanjang arah ketinggian.

3) Cincin berlapis krom harus dipasang pada lintasan pertama, dan bukaan tidak boleh menghadap lubang pusaran di bagian atas piston.

4) Bukaan setiap ring piston tidak boleh menghadap lubang pin piston saat terhuyung-huyung sebesar 120 ℃.

5) Cincin piston bagian kerucut harus dipasang dengan permukaan kerucut ke atas.

6) Umumnya, saat memasang cincin torsi, talang atau alur harus menghadap ke atas;Saat memasang conical anti twist ring, pertahankan permukaan conical ke atas.

7) Saat memasang cincin gabungan, pasang cincin lapisan aksial terlebih dahulu, kemudian cincin datar dan cincin gelombang.Cincin datar harus dipasang di bagian atas dan bawah cincin bergelombang, dan bukaan masing-masing cincin harus terhuyung-huyung.

1, Tekan selongsong tembaga batang penghubung.Saat memasang selongsong tembaga batang penghubung, lebih baik menggunakan pers atau wakil, dan jangan pernah memukulnya dengan palu;Lubang oli atau alur oli pada selongsong tembaga harus sejajar dengan lubang oli pada batang penghubung untuk memastikan pelumasannya

2, Pasang piston dan batang penghubung.Saat merakit piston dan batang penghubung, perhatikan posisi dan arah relatifnya.

3, Pasang pin piston dengan terampil.Pin piston dan lubang pin cocok untuk interferensi.Selama pemasangan, masukkan piston ke dalam air atau oli dan panaskan secara merata hingga 90 ℃ ~ 100 ℃.Setelah melepasnya, letakkan batang tarik pada posisi yang tepat di antara lubang dudukan pin piston, lalu pasang pin piston yang dilapisi oli ke dalam lubang pin piston dan selongsong tembaga batang penghubung sesuai dengan arah yang telah ditentukan

4, Pemasangan ring piston.Saat memasang ring piston, perhatikan posisi dan urutan masing-masing ring.

5, Pasang grup batang penghubung.
